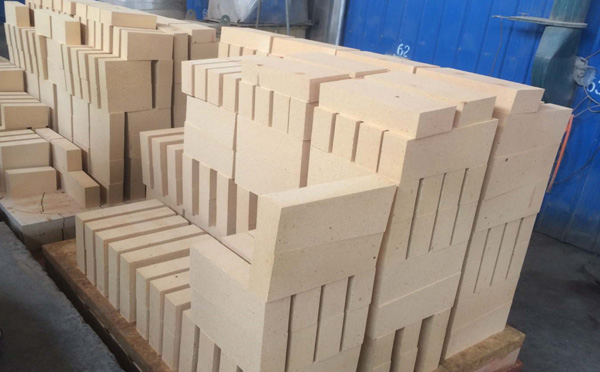

根據(jù)耐火磚成分的不同，其可以分為五大類，即：硅鋁系耐火磚、堿性系列耐火磚、含碳耐火磚、含鋯耐火磚、隔熱耐火磚。
1、硅鋁系耐火磚主要包括以下幾種。
(一)硅磚，是酸性耐火磚的主要品種。它主要用于砌筑焦?fàn)t，也用于各種玻璃、陶瓷、炭素煅燒爐、耐火磚的熱工窯爐的拱頂和其他承重部位，在熱風(fēng)爐的高溫承重部位也用，但是不宜在600℃以下且溫度波動(dòng)大的熱工設(shè)備中使用。
(二)粘土磚，它是高爐、熱風(fēng)爐、加熱爐、動(dòng)力鍋爐、石灰窯、回轉(zhuǎn)窯、陶瓷和耐火磚燒成窯中常用的耐火磚。
(三)高鋁耐火磚，高鋁耐火磚的礦物組成為剛玉、莫來石和玻璃相。原料為高鋁礬土和硅線石類天然礦石，也有摻加電熔剛玉、燒結(jié)氧化鋁、合成莫來石的，以及用氧化鋁與粘土按不同比例煅燒的熟料。它多用燒結(jié)法生產(chǎn)。但產(chǎn)品還有熔鑄磚、熔粒磚、不燒磚和不定形耐火磚。高鋁耐火磚廣泛用于鋼鐵工業(yè)、有色金屬工業(yè)和其他工業(yè)。
(四)剛玉耐火磚，以剛玉為主要物相的的一種耐火磚，可分為燒結(jié)型剛玉磚和電熔型剛玉磚。
2、堿性系列耐火磚。主要品種有以下幾種。
(一)鎂質(zhì)耐火磚，其產(chǎn)品分為冶金鎂砂和鎂質(zhì)制品兩大類。依化學(xué)組成及用途的不同，有馬丁砂、普通冶金鎂砂、普通鎂磚、鎂硅磚、鎂鋁磚、鎂鈣磚、鎂碳磚及其他品種等。鎂質(zhì)耐火磚是堿性耐火磚中最主要的制品，耐火度高，對(duì)堿性渣和鐵渣有很好的抵抗性，是一種重要的高級(jí)耐火磚。主要用于平爐、氧氣轉(zhuǎn)爐、電爐及有色金屬熔煉等。
(二)白云石磚，是以白云石作為主要原料生產(chǎn)的一種堿性耐火磚。廣泛用于堿性轉(zhuǎn)爐，還可用作某些爐外精煉包的內(nèi)襯。
(三)鎂橄欖石耐火磚，是以鎂橄欖石2MgO·SiO2作為主要組成的一種耐火磚。主要用于平爐蓄熱室格子磚、鑄錠用磚、加熱爐爐底以及在煉銅爐中也有較好的使用效果。
3、含碳耐火磚。主要分為以下幾種。
(一)碳磚，是以碳質(zhì)材料為主要原料，加入的適量結(jié)合劑制成的耐高溫中性耐火磚制品。碳磚被廣泛應(yīng)用于砌筑高爐爐底、爐缸、爐腹和爐身下部。可提高高爐的連續(xù)作業(yè)時(shí)間，延長(zhǎng)使用壽命。此外，碳磚還廣泛用于電化學(xué)工業(yè)、化學(xué)工業(yè)、石油化學(xué)工業(yè)、電鍍行業(yè)、鐵合金工業(yè)爐(或設(shè)備的內(nèi)襯) 、酸液、堿液槽襯和管路，以及熔煉有色金屬(如鉛、鋁、錫等)的爐襯。
(二)石墨質(zhì)耐火制品，是以天然石墨為原料，以粘土作結(jié)合劑制得的耐火材料。這類制品有石墨粘土坩堝、蒸餾罐、鑄鋼用塞頭磚、水口磚及盛鋼桶襯磚等。其中生產(chǎn)最多、應(yīng)用最廣的是煉鋼和熔煉有色金屬的石墨粘土坩堝。
(三)碳化硅耐火制品，是以碳化硅(SiC)為原料生產(chǎn)的高級(jí)耐火材料。其耐磨性和耐腐蝕性好，高溫強(qiáng)度大，熱導(dǎo)率高，線膨脹系數(shù)小，抗熱震性好。在鋼鐵冶煉方面，它可用于盛鋼桶內(nèi)襯、水口、塞頭、高爐爐底和爐腹、出鐵槽、轉(zhuǎn)爐和電爐出鋼口、加熱爐無水冷滑軌等方面。在有色金屬（鋅、銅、鋁等）冶煉中，大量用于蒸餾器、精餾塔托盤、電解槽側(cè)墻、熔融金屬管道、吸送泵和熔煉金屬坩堝等。在硅酸鹽工業(yè)中，它大量用作各種窯爐的棚板和隔焰材料，如馬弗爐內(nèi)襯和匣缽等。在化學(xué)工業(yè)中，多用于油氣發(fā)生器、有機(jī)廢料煅燒爐、石油氣化器和脫硫爐等方面。此外，在空間技術(shù)上可用作火箭噴管和高溫燃?xì)馔钙饺~片等。
4、含鋯耐火磚。主要有以下幾種分類。
(一)鋯英石磚，鋯英石質(zhì)耐火磚對(duì)酸性渣和玻璃具有高的抵抗性，因而還廣泛用于熔煉最活潑玻璃的玻璃窯的嚴(yán)重?fù)p壞部位。鋯英石質(zhì)耐火材料還具有不為金屬鋁、鋁的氧化物及其熔渣侵透的性質(zhì)，因而在煉鋁的爐底上也獲得了良好的效果。
(二)AZS電熔磚，也稱為電熔鋯剛玉磚，隨著玻璃工業(yè)的發(fā)展，AZS電熔磚已成為玻璃窯爐的關(guān)鍵部位必須的耐火材料。它抵抗玻璃液的侵蝕性較強(qiáng)。
(三)AZS再燒結(jié)電熔磚，該種磚的特點(diǎn)是晶體結(jié)構(gòu)致密，荷重軟化溫度高，抗熱震性好，常溫及高溫下機(jī)械強(qiáng)度高，耐磨性好，熱導(dǎo)率好，且有優(yōu)良的抵抗熔渣侵蝕的能力。該種制品的用途較廣，用于冶金加熱爐、均熱爐、電石爐的出料口，玻璃熔窯窯壁等，使用效果很好。
5、隔熱耐火磚。它包括以下幾種分類。
(一)高鋁隔熱輕質(zhì)耐火磚。高鋁質(zhì)隔熱輕質(zhì)耐火磚可用于砌筑隔熱層和無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，一般的高鋁質(zhì)隔熱耐火磚的表面接觸溫度不得高于1350℃。莫來石質(zhì)隔熱耐火磚可直接接觸火焰，具有耐高溫，強(qiáng)度高，節(jié)能效果顯著等特點(diǎn)。適用于熱解爐、熱風(fēng)爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內(nèi)襯。
(二)粘土質(zhì)隔熱輕質(zhì)耐火磚，是以耐火粘土為主要原料制成的AL2O3含量為30%～48%的隔熱耐火磚。其生產(chǎn)工藝采用燒盡加人物法和泡沫法。以耐火粘土、漂珠、耐火粘土熟料作原料，摻加結(jié)合劑和鋸木屑，經(jīng)配料、混合、成型、干燥、燒成，制得體積密度為0. 3～1. 5g/cm3的產(chǎn)品。
(三)硅藻土隔熱輕質(zhì)耐火磚，是以硅藻土為主要原料制成的隔熱耐火制品。它主要用在900℃以下的隔熱層。
(四)漂珠磚，是以漂珠為主要原料制成的隔熱耐火制品。漂珠是從熱電廠粉煤灰中浮選出的硅酸鋁質(zhì)玻璃空心珠體。它體輕、壁薄、中空、表面光滑、耐高溫、隔熱性能好。利用漂珠這些優(yōu)良特性，可制造出保溫性能優(yōu)異的輕質(zhì)隔熱耐火材料。生產(chǎn)漂珠磚可采用半干法成型。
一 、從原料分析
耐火磚生產(chǎn)制造所用原料一般是天然礦石，如鋁礬土、硅石、菱鎂礦等原料經(jīng)加工后制造而成的不同屬性的耐火磚，如鋁硅系耐火磚、硅質(zhì)耐火磚和鎂質(zhì)耐火磚三種種類。
當(dāng)選用鋁礬土為原料生產(chǎn)的鋁硅系耐火磚時(shí)它主要的成分是氧化鋁，系含有雜質(zhì)的水合氧化鋁，是一種土狀礦物，不溶于水，能溶于硫酸、氫氧化鈉溶液。主要用途用于煉鋁，和制作耐火材料，因?yàn)楦咪X礬土熟料的耐火度高達(dá)1780℃，化學(xué)穩(wěn)定性強(qiáng)、物理性能良好。把鋁礬土經(jīng)過高溫提純生產(chǎn)一種氧化鋁含量大于90%的剛玉主晶相可以生產(chǎn)出超高溫耐火磚電熔鋯剛玉磚。
造硅質(zhì)耐火磚的原料為硅石主要成分為SiO2其中含量越高，耐火度也越高。最有害的雜質(zhì)就是AL2O3、K2O、Na2o等 ，硅磚的制作是以天然硅石為原料，外加適量礦化劑，以促進(jìn)坯體中的石英轉(zhuǎn)化為、鱗石英。在還原氣氛下經(jīng)1350~1430℃緩慢燒成。具有較高的高溫強(qiáng)度。荷重軟化溫度在1620℃。
菱鎂礦是制作鎂質(zhì)耐火磚的主要原料，其基本成分是MgO，氧化鎂有高度耐火絕緣性能。經(jīng)1000℃以上高溫灼燒可轉(zhuǎn)變?yōu)榫w，升至1500—2000℃則成燒結(jié)鎂砂，然后經(jīng)破碎到一定粒度或粉劑后可制成鎂磚或者鎂質(zhì)搗打料，鎂質(zhì)耐火磚屬于堿性耐火磚，對(duì)堿性熔渣有較強(qiáng)的抵抗能敵，但不能抗酸性渣的侵蝕，耐火度在2000℃以上，但其荷重軟化點(diǎn)只有1500℃，熱震穩(wěn)定較差。
二 、屬于無機(jī)非金屬材料
無機(jī)非金屬材料與有機(jī)高分子材料和金屬材料并列為三大材料，普通無機(jī)分金屬材料的特點(diǎn)是：耐壓強(qiáng)度高、硬度大、耐高溫、抗腐蝕、此外陶瓷在耐蝕、耐火材料在防熱隔熱性能上都有其優(yōu)異的特性這些都是為金屬材料和高分子材料所不能相比的。但與金屬材料相比，它抗斷強(qiáng)度低 、缺少延展性。與高分子材料相比，密度較大制造工藝復(fù)雜。
三、成型及燒結(jié)
耐火磚生產(chǎn)工藝是經(jīng)過礦物粉碎—原料混煉—機(jī)制成型—高溫?zé)傻倪^程最后產(chǎn)出一種抵抗高溫的產(chǎn)品，其中的坯體在經(jīng)過高溫隧道窯的燒結(jié)溫度會(huì)高于其產(chǎn)品的荷重軟化溫度一般燒結(jié)溫度在1500℃以上。耐火度在1770℃以上?？垢邷匦暂^好。耐火磚主要用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉(zhuǎn)爐等窯爐襯里。
耐火磚能夠抵抗高溫的三個(gè)理由主要依托于，① 耐火磚所用原料礦物的耐火度高。② 作為無機(jī)非金屬材料從原料的層次決定了其使用的層次 ③ 成品坯體在高溫隧道窯經(jīng)過1500℃以上的高溫溫度 所以耐火磚能夠抵抗高溫適合用于高溫窯爐內(nèi)襯
